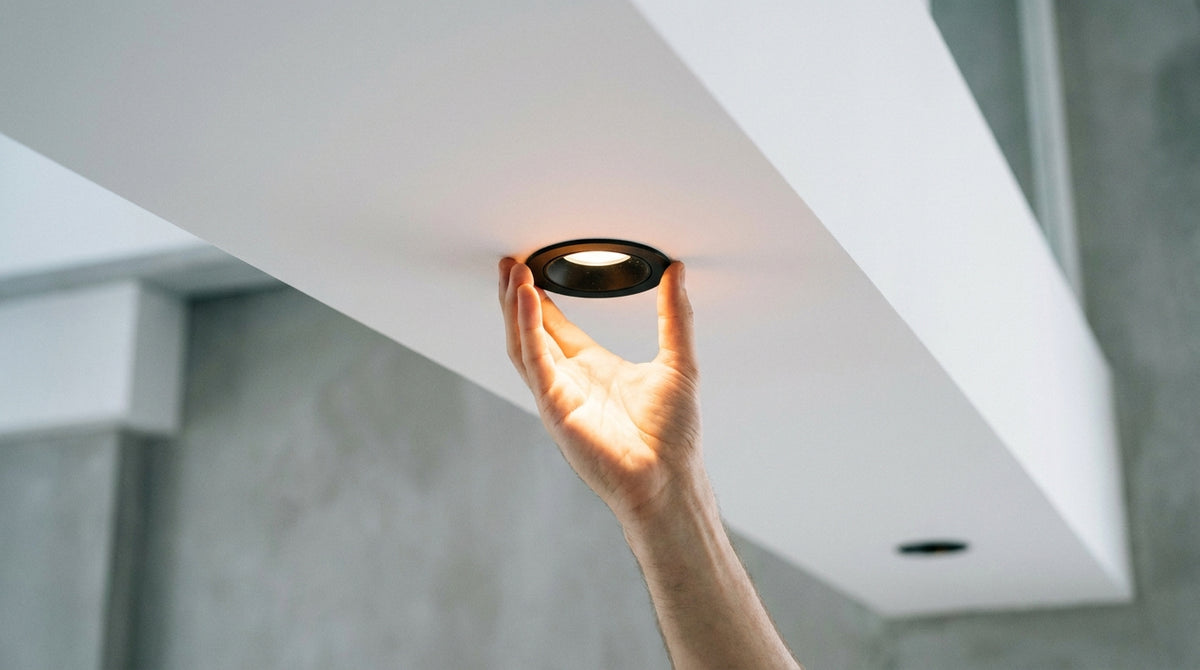

Einen Strahler anschließen: Die Schritt-für-Schritt-Anleitung für Ihre Sicherheit

Schalten Sie den Strom am Sicherungsautomaten aus, schrauben Sie das Gehäuse auf und identifizieren Sie die drei Drähte: Außenleiter (rot oder braun), Neutralleiter (blau), Schutzleiter (grün-gelb). Schließen Sie jeden Draht an der entsprechenden Farbe am Spot an, verwenden Sie hierfür eine Lüsterklemme oder eine Steckklemme, stellen Sie sicher, dass kein Kupfer hervorsteht, schrauben Sie alles wieder fest, schalten Sie den Strom wieder ein und testen Sie.

Wie schließt man einen Deckenspot Schritt für Schritt an?

Finden Sie den Kabelauslass an der Decke, unterbrechen Sie die Stromzufuhr und schließen Sie den Spot Draht für Draht an: Außenleiter an die L-Klemme, Neutralleiter an N, Schutzleiter an das entsprechende Symbol. Sichern Sie die Verbindung mit einer Lüster- oder Steckklemme, prüfen Sie, dass kein Kupfer freiliegt, befestigen Sie den Spot und schalten Sie den Strom wieder ein.

Das Vorgehen ist bei Einbau- und Aufbaustrahlern gleich. Wählen Sie zuerst das passende Format für Ihre Decke aus unseren LED-Spots zum Anschließen und legen Sie Ihr Werkzeug bereit: Schraubendreher, Abisolierzange und Spannungsprüfer.

Strom abschalten und Drähte identifizieren

Betätigen Sie den entsprechenden Sicherungsautomaten und bestätigen Sie die Spannungsfreiheit mit einem Spannungsprüfer – niemals von Hand. Isolieren Sie jeden Draht auf 8 bis 10 mm ab. Wenn Ihre Installation alt ist und über keinen Schutzleiter verfügt, wird ein Spot der Schutzklasse II (doppelte Isolierung) ohne diesen dritten Draht angeschlossen.

Spot an einen Schalter anschließen

Der Außenleiter verläuft über den Schalter, bevor er den Spot erreicht; der Neutralleiter führt direkt vom Schaltkasten zur Leuchte. Verbinden Sie den Schaltdraht mit der L-Klemme und den Neutralleiter mit N. Dieses Prinzip gilt auch für eine herkömmliche Deckenleuchte.

Spot an eine Steckdose anschließen

Für mobile Spots oder Unterbauleuchten vermeidet ein Steckerblock für 230 V jegliches Bohren. Verbinden Sie Außen- und Neutralleiter mit den entsprechenden Klemmen sowie den Schutzleiter, falls das Gehäuse metallisch ist. Für eine komplette Deckeninstallation lassen Sie sich von diesen Tipps zur Installation von Einbaustrahlern im Wohnzimmer inspirieren.

Benötigt man einen Transformator für den Anschluss eines Spots?

Nein für einen 230-V-LED-Spot, ja für einen 12-V-Niedervolt-Spot. Achten Sie auf die Angabe auf der Fassung oder in der Anleitung: GU10 und E27 werden direkt am Netz angeschlossen, während MR16 oder GU5.3 bei 12 V einen Transformator (LED-Treiber) erfordern, der auf die Gesamtleistung der Spots abgestimmt ist.

Woher weiß ich, ob ein Spot einen Transformator benötigt?

Die Spannung ist in der Nähe der Fassung aufgedruckt: „220-240 V“ lässt sich ohne Zusatz anschließen, „12 V“ oder „24 V“ erfordert einen Transformator. Ein LED-Treiber muss die Summe der Wattzahlen abdecken: Fünf 5-W-Spots benötigen einen Treiber von mindestens 25 W, zuzüglich einer Sicherheitsmarge.

230V-LED-Spot ohne Transformator anschließen

Ein GU10-Spot wird in seine Fassung gedreht und über Außen- und Neutralleiter angeschlossen, ganz ohne Zwischengehäuse. Laut unserer Erhebung von 249 Referenzen der LED-Spot-Kollektion vom 22. September 2026 sind 100 % LED-Technologie: dabei handelt es sich mehrheitlich um netzspannungsfähige Modelle, die sofort anschlussbereit sind.

Welcher Draht zum Anschließen von Spots?

Bei 230 V reicht ein 1,5 mm² Kabel für einen Beleuchtungsstromkreis aus. Bei 12 V erhöht sich der Querschnitt oft auf 2,5 mm², um Spannungsverluste bei langen Strecken zu begrenzen. Falls Sie Zweifel bei einer speziellen Montage haben, hilft Ihnen unser Hilfe- und Kundendienst weiter, bevor Sie bohren.

Reihen- oder Parallelschaltung: Wie schließt man mehrere Spots zusammen an?

Schließen Sie Ihre Spots immer parallel an, niemals in Reihe. Bei einer Parallelschaltung erhält jeder Spot die volle 230-V-Spannung und bleibt eingeschaltet, selbst wenn ein benachbarter Spot ausfällt. In Reihe teilt sich die Spannung auf die Spots auf, was zu schwacher Leuchtkraft führt, zudem löscht ein einziger Defekt die gesamte Reihe.

Verbinden Sie alle Außenleiter miteinander, alle Neutralleiter miteinander und alle Schutzleiter miteinander, ausgehend von einem gemeinsamen Einspeisepunkt. Details finden Sie in unserem Ratgeber zum Anschließen von Spots in Reihe und warum die Parallelschaltung die bevorzugte Wahl ist.

Schaltplan für den Anschluss mehrerer Spots

Gehen Sie vom Kabelauslass aus, setzen Sie eine erste Klemme zur Verteilung von Außen- und Neutralleiter und verbinden Sie die Spots dann nacheinander mit jeweils einem Draht pro Klemme. Das Prinzip entspricht dem Anschließen mehrerer Leuchten an eine einzige Stromzuleitung oder mehrerer Lampen an einen Schalter.

Wie viele Spots pro Sicherungsautomat?

Die Norm NF C 15-100 begrenzt in der Regel auf 8 Lichtpunkte pro Beleuchtungsstromkreis, der über einen dedizierten Sicherungsautomaten abgesichert und mit 1,5 mm² verkabelt ist. Darüber hinaus sollte ein zweiter Stromkreis eingerichtet werden. Sobald Ihr Schaltplan steht, wählen Sie das für den Raum passende Modell. Bei Montagefragen können Sie sich mit unseren Beratern austauschen, bevor Sie bohren.

Wie viele Spots pro m² und in welchem Abstand?

Rechnen Sie etwa mit einem Spot pro m² für eine allgemeine Beleuchtung, das entspricht 300 bis 400 Lumen pro m² im Wohnzimmer und 400 bis 500 in der Küche, Arbeitsflächen inklusive. Für einen 15 m² großen Raum sollten Sie 12 bis 15 Spots einplanen, die in regelmäßigen Reihen angeordnet sind, anstatt eines einzelnen zentralen Punktes.

Diese Berechnung hängt von der Deckenhöhe und der Wandfarbe ab. Unsere detaillierte Methode zur Berechnung der Spots pro m² passt diese Zahlen an Ihren Raum an.

Abstand zwischen den Deckenspots

Platzieren Sie die Spots in einem Abstand von 100 bis 150 cm zueinander und halten Sie 30 bis 50 cm Abstand zu den Wänden, um Schattenzonen zu vermeiden. Richten Sie sie an den Möbeln oder der Kücheninsel aus, um ein sauberes Bild zu erhalten, wie diese Ideen zur Anordnung von Deckenspots im Wohnzimmer zeigen.

Wie viele Spots pro m² je nach Raum?

Eine Küche oder ein Badezimmer benötigt mehr Licht als ein Schlafzimmer; orientieren Sie sich an der Summe der Lumen, nicht an der reinen Anzahl. Überprüfen Sie die Schutzart: Laut unserer Erhebung von 249 Referenzen vom 22. September 2026 sind 96 % IP20 (trockene Räume), 2 % IP44 und 2 % IP65 für Feuchträume.
