Spots in Reihe schalten: Schaltplan, Methode und Grenzen

Schalten Sie den Strom am Sicherungsautomaten aus und verdrahten Sie dann Ihre Spots parallel: Jeder Punkt erhält Phase und Neutralleiter parallel, niemals hintereinander. Handelsübliche 230-V-Spots werden nicht in Reihe geschaltet, da sonst bei einem defekten Spot die gesamte Linie ausfallen würde. Prüfen Sie vor dem Anschließen die Gesamtleistung des Stromkreises.

Ist es möglich, Spots in Reihe zu schalten?

Selten, und bei Standard-230-V-Spots so gut wie nie. „Reihenschaltung“ ist meist eine falsche Bezeichnung: Handelsübliche LED-Spots werden parallel über eine Abzweigung von Phase und Neutralleiter verkabelt. Eine echte Reihenschaltung betrifft vor allem Niederspannungs-Lichtbänder, die von einem speziellen Transformator gespeist werden.

In unserem Sortiment funktionieren sämtliche LED-Spots mit LED-Niederspannung und werden auf die gleiche Weise angeschlossen, was die Verkabelung einer kompletten Linie vereinfacht.

Reihe oder parallel: Wo liegt der Unterschied?

In einer Reihenschaltung fließt der Strom nacheinander durch jeden Spot: Die Spannung teilt sich auf und die kleinste Unterbrechung schaltet alles aus. In einer Parallelschaltung (oder Abzweigschaltung) erhält jeder Spot die vollen 230 Volt, unabhängig von den anderen. Für eine zuverlässige Hausbeleuchtung ist die Parallelschaltung die einzig richtige Wahl.

Warum die echte Reihenschaltung problematisch ist

Eine Reihenschaltung addiert die Spannungen und schwächt die Leitung. Wenn ein Spot ausfällt oder die Verbindung unterbrochen wird, öffnet sich der Stromkreis und alle anderen erlöschen sofort. Die Fehlersuche wird zum Suchspiel, während eine Parallelverdrahtung jeden Punkt isoliert.

Wie verbindet man Spots untereinander?

Verbinden Sie jeden Spot parallel: Führen Sie Phase und Neutralleiter vom Anschluss zum ersten Punkt und zweigen Sie dann zum nächsten ab. Ein Schnellverbinder verbindet die Leiter ohne Löten. Beachten Sie die Farben: Blau für Neutralleiter, Rot oder Braun für die Phase, Grün-Gelb für den Schutzleiter, falls vorhanden.

Das Schaltschema für einen 220V-LED-Spot

Von der Abzweigdose führen Phase und Neutralleiter zum ersten Spot, dann folgt eine Abzweigung zum nächsten und so weiter. Das Prinzip ist das gleiche wie beim Anschließen mehrerer Lampen an einen einzigen Stromanschluss. Jeder Spot bleibt unter Strom, selbst wenn sein Nachbar ausfällt.

Der Anschluss an den WAGO-Verbinder

Schnellverbinder vom Typ WAGO ersetzen Lüsterklemmen und Löten. Isolieren Sie den Draht auf die angegebene Länge ab, führen Sie ihn ein und klappen Sie den Hebel um. Sie nehmen mehrere Leiter auf, was die Abzweigung von einem Spot zum nächsten erleichtert, ohne die Kontaktpunkte zu vervielfachen.

Mit Schalter oder Wechselschaltung

Der Schalter wird in die Phase vor der Spot-Linie eingebaut. Um dieselbe Linie von zwei Orten aus zu steuern, etwa am oberen und unteren Ende einer Treppe, verwendet man eine Wechselschaltung. Das Prinzip ist vergleichbar mit dem Anschließen mehrerer Lampen an einen Schalter, angewendet auf Spots.

Schalten Sie vor jeder Arbeit den Stromkreis am Sicherungsautomaten aus und prüfen Sie die Spannungsfreiheit. Eine saubere Installation bedeutet auch, eine Leuchte sicher anzuschließen: festes Anziehen der Anschlüsse, Beachten der Farben, Anschluss des Schutzleiters, falls vorhanden.

Stellen Sie Ihre Linie aus einem homogenen Modell zusammen: In unserem Sortiment an Design-Leuchten lassen sich alle Schienenspots auf die gleiche Weise anschließen, und unser Team kann Ihren Schaltplan vor dem Kauf validieren.

Wie hoch ist die maximal zulässige Anzahl an LED-Spots pro Stromkreis?

Es gibt keine einheitliche Zahl: Es ist die Gesamtleistung, die zählt. In einem klassischen Lichtstromkreis mit 1,5 mm² Querschnitt, der durch einen 16-A-Sicherungsautomaten geschützt ist, begrenzt die Installationsregel in der Regel auf acht Lichtpunkte. LED-Spots mit wenigen Watt verbrauchen wenig, aber die Obergrenze von acht Punkten sollte eingehalten werden.

Um zu wissen, wie viele Sie pro Raum installieren sollten, rechnen Sie in Lumen und Fläche statt in der Anzahl der Spots. Unsere Richtwerte pro Raum sind detailliert unter wie viele Spots pro m² aufgeführt.

Bei mehr als acht Punkten sollten Sie einen zweiten dedizierten Stromkreis vorsehen, anstatt die bestehende Linie zu überlasten.

Haben Sie Zweifel bezüglich Ihres Schaltschranks oder des Kabelquerschnitts? Sie können unsere Experten um Rat fragen, bevor Sie die Decke anbohren.

Wie schließt man mehrere Spots gleichzeitig an?

Schließen Sie alle parallel an denselben Anschluss an, der von einem einzigen Schalter gesteuert wird. Zweigen Sie von der Abzweigdose Phase und Neutralleiter von Spot zu Spot ab. Wählen Sie identische Modelle – gleiche Spannung, gleiche Fassung, gleiche Leistung –, um eine homogene Beleuchtung und eine Verkabelung ohne Überraschungen zu gewährleisten.

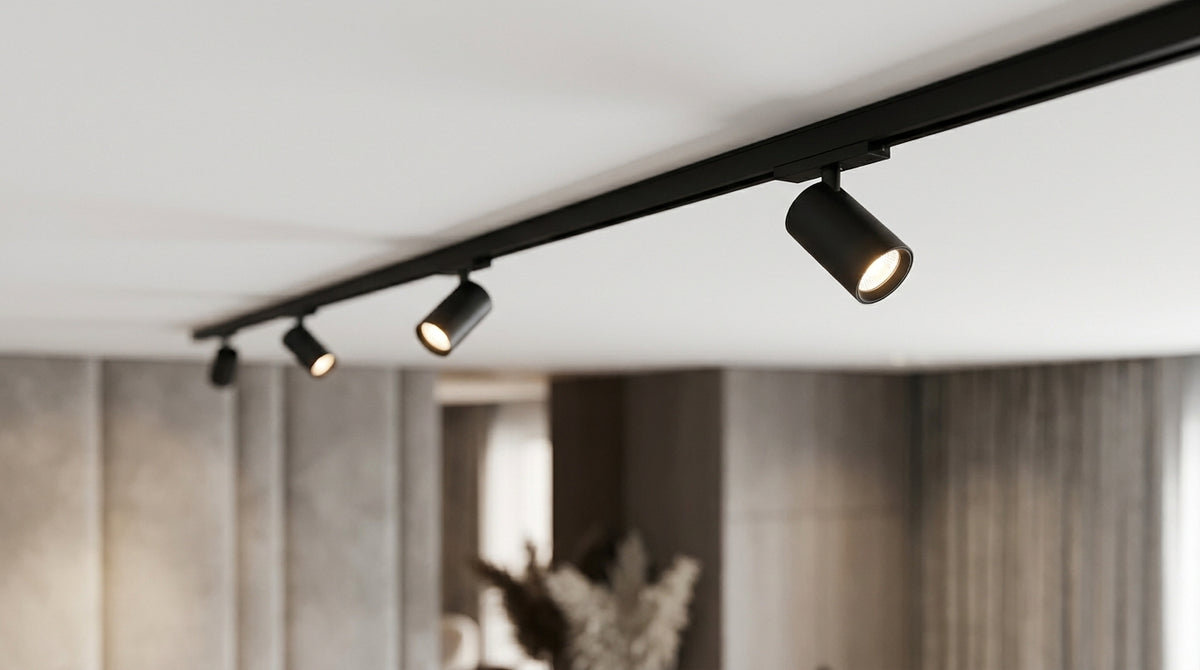

Schiene oder Einbaustrahler: homogene Spots wählen

Die Montage ändert alles. Von 249 Spots in unserem Katalog zum 21. September 2026 werden 85 % auf Schienen und 15 % als Einbaustrahler montiert. Die Schiene kann ohne Deckenbohrung installiert werden; der Einbaustrahler erfordert einen Ausschnitt.

Für eine abgehängte Decke oder eine bereits gelochte Decke finden Sie in unserem Ratgeber Einbaustrahler installieren Details zur Montage und zum Abstand.

Die Schiene ist am einfachsten zu erweitern: Sie können einen Spot hinzufügen oder verschieben, ohne die Decke zu verändern.

Für eine einzelne, vollflächige Lichtquelle anstelle einer Linie ersetzt eine LED-Deckenleuchte manchmal vorteilhaft mehrere Spots.

Schutzart (IP) an den Raum anpassen

Die IP-Schutzart bestimmt den Einsatzort. Bei derselben Analyse von 249 Spots zum 21. September 2026 wiesen 96 % eine IP20-Schutzart auf: ausschließlich für trockene Räume wie Wohnzimmer oder Flur, niemals im Duschbereich. Für ein Badezimmer sollten Sie mindestens IP44 wählen.
